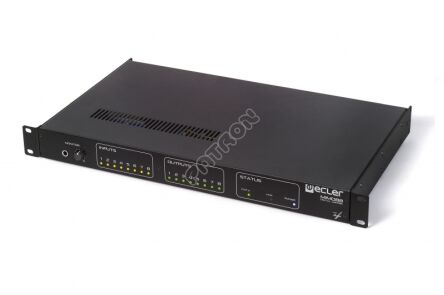

Ecler Mimo 88 - Cyfrowa matryca



Zapraszamy do współpracy w zakresie projektowania, sprzedaży i montażu profesjonalnych systemów:

  • audiowizualnych
  • Digital Signage
  • wideokonferencyjnych i telekonferencyjnych
  • sterowania (integracyjnych).



MIMO88 jest cyfrową matrycą z 8 wyjściami oraz 8 wejściami, w pełni programowalną oraz z możliwością połączenia z drugą jednostką, dzięki czemu otrzymujemy matrycę 16x16 z możliwością połączenia każdego wejścia z każdym wyjściem. Urządzenie może być zaprogramowane i obsługiwane przez Ethernet z użyciem darmowego oprogramowania EclerNet Manager, oferując także wiele możliwości sterowania systemem za pomocą urządzeń zewnętrznych takich jak komputer PC z systemem Windows®, urządzeń typu Crestron®, AMX®, Extron®, itp., kontrolery naścienne typu WP-touch, WP-vol, itp. a nawet telefonów komórkowych z systemem Android.

Kluczowe cechy:

  • 8 MIC/LINE zbalansowanych wejść z możliwością zasilenia phantom i trybem mono/stereo
  • 8 zbalansowanych wyjść z trybem mono/stereo
  • 2 Dodatkowe wyjścia odsłuchowe (monitor)
  • Możliwość rozszerzenia do 16 wyjść/wejść przez podłączenie identycznej matrycy za pomocą przewodu CAT5, za pomocą którego możemy przesyłać sygnał do 100m
  • 8 portów GPI (General Purpose Inputs): 0-10 VDC control inputs przypisywalne do funkcji MIMO takich jak kontrola głośności, MUTE, wywołanie presetu, itp.
  • 8 portów GPO (General Purpose Outputs): przekazywanie sygnałów do zdalnie sterowalnych urządzeń zewnętrznych takich jak silniki, światła, itp.
  • Cyfrowa szyna kontrolująca do panelu WP-TOUCH (cyfrowy, dotykowy kontroler głośności) oraz MPAGE16 (cyfrowa, dotykowa stacja przywoławcza)
  • W pełni programowalna i sterowalna za pomocą oprogramowania EclerNet Manager (z połączeniem  matrycy MIMO88 oraz komputera PC za pomocą Ethernet)
  • Wiele możliwości przetwarzania sygnału: generator sygnału, opóźnienia, pełno zakresowy equalizer wejśc/wyjść, bramka szumów, wyciszenie, zmiana fazy, graficzny miernik głośności, kompresja wyjść - limiter, nadawanie sygnałom priorytetów, wirtualne i fizyczne zarządzanie stacjami przywoławczymi, automatyczna funkcja mixera, zapisywanie oraz wczytywanie


Akcesoria:

  • WP-Touch: dotykowy, naścienny regulator głośności
  • MPAGE16: dotykowa, cyfrowa stacja przywoławcza
  • Wszystkie pozostałe serie WP naściennych kontrolerów głośności


Specyfikacja:

DSP
DSP 2 x 32/64bit
Sampling Rate 48kHz
Latency IN to OUT
Converters
 Resolution  24bit AKM
 Dynamic Range  AD:110dB, DA: 115dB
Analog
8+8 Input/Output Terminal block (Symmetrical)
2 monitor output Terminal block (Symmetrical)
Headphones related Jack ¼
Analog Input headroom +27dBV = +30dBu
Max. output level +18dBV = +21dBu
Input sensitivity @ 0dBV out From -50dBV to +10dBV in 0.5dB step
Input Impedance Balanced, >4kΩ
Phantom power +42VDC, 5mA max. software switched
Headphones >200mW/200Ω
Frequency response (-3dB) 5Hz to 24kHz
Flatness better than ±0.1dB
THD+Noise @ 1kHz, 0dBV input (line) <0.004%
THD+Noise @ 1kHz, -40dBV input (mic.) <0.008%
Output Noise floor FFT (20Hz - 20kHz) better than 115dB
Interchannel crosstalk (20Hz - 20kHz) better than 90dB (100dB typ.)
Channel Leakage (20Hz - 20kHz) better than 100dB (115dB typ.)
CMRR 20Hz- 20kHz 65dB typ.
Processing
Input Level (x8) Range: from Off to 0 dB
Mute: Yes
Signal Polarity reverse: Yes
Metering: VU+clip pre & post fader
Output Level (x8) Range: from Off to 0 dB
Mute: Yes
Solo: Yes
Signal Polarity reverse: Yes
Metering: VU+clip pre & post fader
Input Delay (x8) from 0 to 1000 ms
Units: sec/ms/m/cm.
Output Delay (x8) from 0 to 1000 ms
Units: sec/ms/m/cm.
Parametric Eq. Types


   (4 max per input)
   (8 max per output in 8x8 mode)
   (4 max per output in 16x16 mode)
Bypass / On-Off all channels
Param Eq.        Freq: 20Hz-20kHz
                        Gain: -60/+12 dB
                        Q: 0.3 to 200
Low & High Shelf 6/12 dB/oct
Low & High Pass 6/12 dB/oct
All Pass 1/2 order
High & Low pass output Crossover filters (x8) Bypass On-Off
Butterworth in 6/12/18/24 dB/oct
Bessel in 12/18/24 dB/oct
Linkwitz-Riley in 12/24 dB/oct
Input Noise Gate (x8) Bypass On-Off
Threshold: from –80 dBV to +18 dBV
Depth: 0 dB to 80 dB
Knee: hard / soft
Attack time: from 0,1 ms. to 500 ms.
Hold time: from 10 ms. to 3000 ms.
Release time: from 10 ms. to 1000 ms.
Input Compressor / Limiter (x8) Bypass On-Off
Threshold: from –36 dBV to +18 dBV
Ratio: 1:1 to inf:1 (limiter)
Knee: hard / soft
Attack time: from 0,1 ms. to 500 ms.
Release time: from 10 ms. to 1000 ms.
Make up gain: from 0 to +10 dB
Output Limiter (x8) Bypass On-Off
Threshold: from –36 dBV to +18 dBV
Ratio: inf:1 (limiter)
Attack time: from 0,1 ms. to 500 ms.
Release time: from 10 ms. to 1000 ms.
Built in Signal Generator Sine: from 20 Hz to 20 kHz
Polarity: from 20 Hz to 20 kHz
White noise
Pink noise
Stereo Linking Adjacent input / output channels
Linked processing
Matrix routing linked
Mix Matrix Size: 8x8 (1-MIMO88)
Size: 16x16 (2-MIMO88 with expan. link bus)
Vol: Input, Output, Crosspoint
Mute: Set/Clear individual, row, column, all
Input /output Mono/stereo selector
Meter: Input /output VU and clip
Pager (x2) Input: IN1 to IN8 (or to IN16 in 16x16)
Priorities: 1(max) 2 (min)
Depth: 0 dB to 80 dB
Attack time: from 0,1 ms. to 500 ms.
Release time: from 10 ms. to 1000 ms.
Chime Source: None, Melody 1, Melody 2
Chime Volume: from –12 dB to 0 dB
Mechanical
 Dimensions  482.6x44x266.5mm
 Weight  3.5kg
Supply
 Mains  90-264VCA 47-63Hz
 Power consumption  75VA
Miscellaneous
 Management Connectivity  Ethernet Base-Tx 10/100Mb Auto X-Over CAT5 up to 100m.
 Expansion LINK BUS (16x16 ch.)  Proprietary over CAT5, Xover cable up to 100m.
 Remote Bus  2, over twisted pairs; up to 1km (see specific specs.)
 GPI  8, from 0 to 10VDC or TTL level
 GPO  8, 3 poles isolated relay; 1A, 48VDC max.
 Aux. Power Supply for Remotes & GPI  +12VDC, 1.2A. max. (short circuit protected)
 Time and date retention (battery)  1 month aprox. (ambient temperature dependant)
 RTC accuracy  ±1 minute /year
SOFTWARE
EclerNet Software     Realtime full GUI of all functions and controls thru Ethernet with interactive graphical display
Grouping mode channels or devices
Grouping of other groups
Automated report generation
Up to 256 devices on same net
Autodiscovery devices feature
Routing capability through NAT gateways
Real time metering at input/output (DSP)
Device “Finder” feature
Save & Recall setup and preset functions
Firmware update capability thru Ethernet
Password protection (device & project with two user levels)
Default Network configuration:
            IP: 192.168.0.100
            Mask: 255.255.255.0
            Gate: 192.168.0.1
            UDP Port: 2210
Operating System Windows® W2000 Prof. (SP4); XP Prof. (SP3); Vista (SP1), W7
Minimum EclerNet System Requirements Pentium IV ® 1GHz
512MB RAM
40MB HDD free space
800x600 pixels & 16bits color display
10/100/1G Ethernet Network card

Urządzenie objęte gwarancją, realizowaną w systemie door-to-door przez autoryzowany centralny serwis
